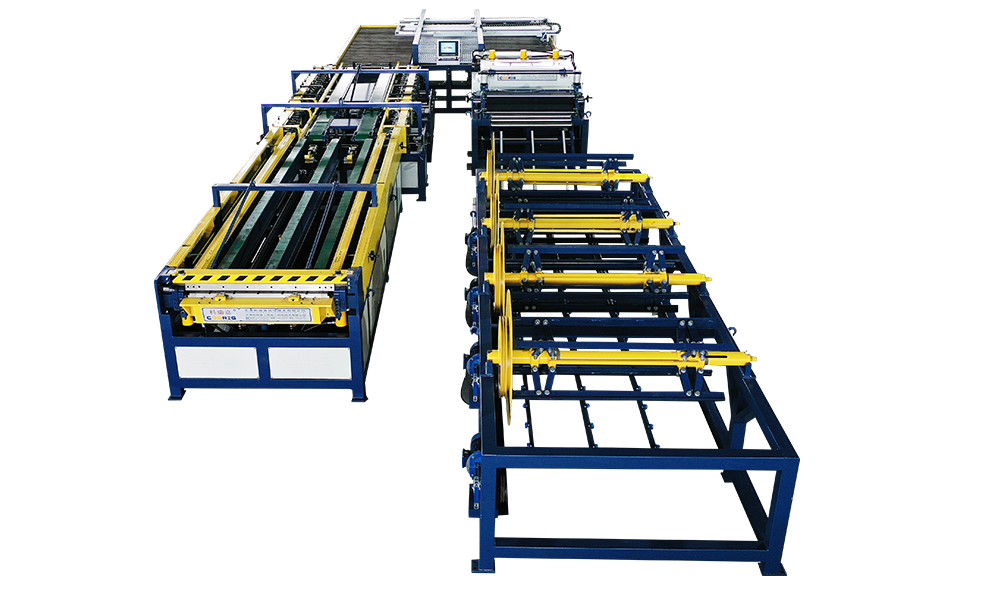

U型风管生产5线

日加工能力600-2500㎡

主要完成共板法兰/角铁法兰或“C”型法兰风管的成型,日加工能力600-2500平方米。生产时,只需输入要加工风管的尺寸,生产线可自动完成开卷、校平、压筋、冲角、(冲孔)、剪切、高速联合咬口、共板法兰成型/角钢法兰成型/“C”型法兰成型、封堵功能、伺服折方成型。

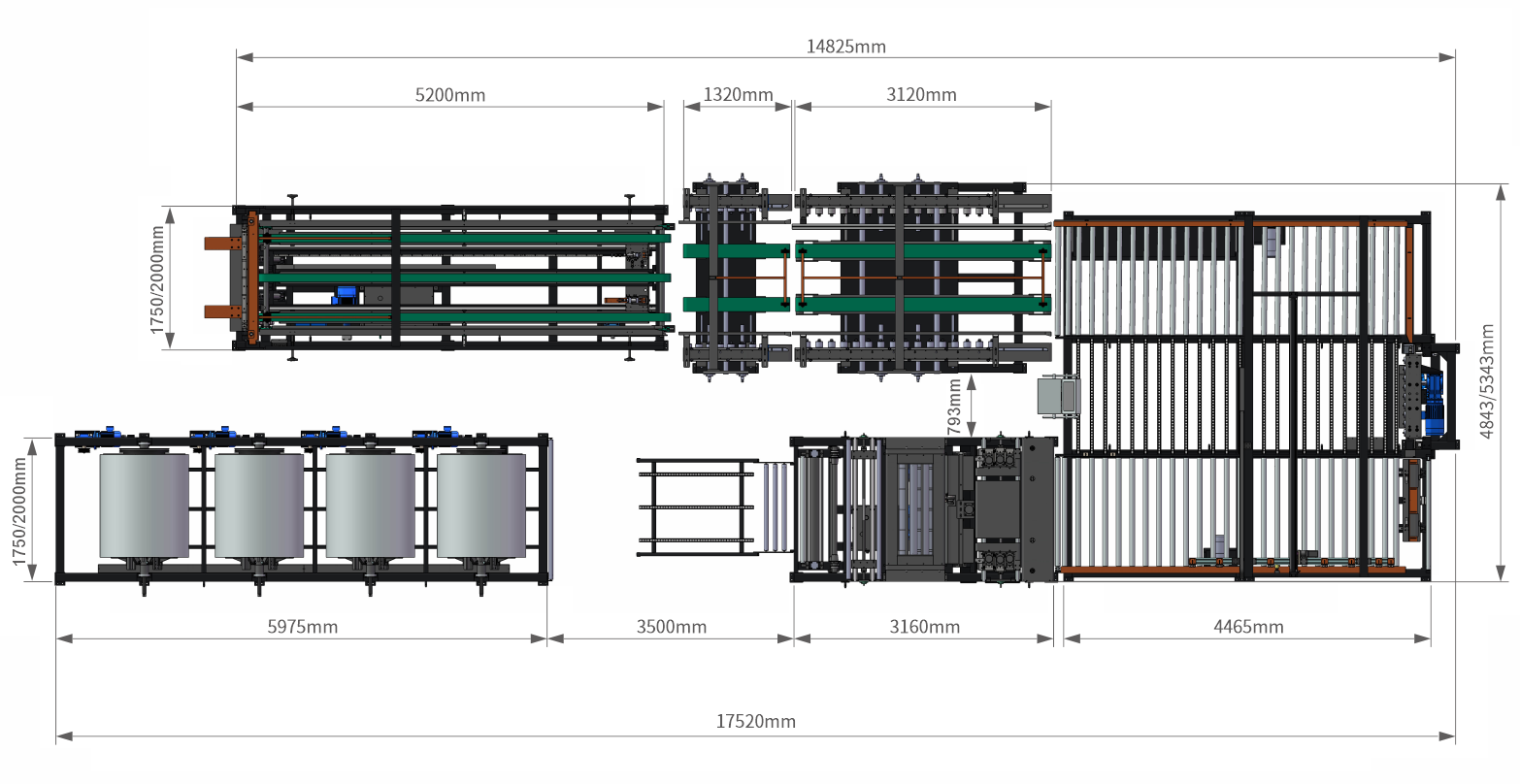

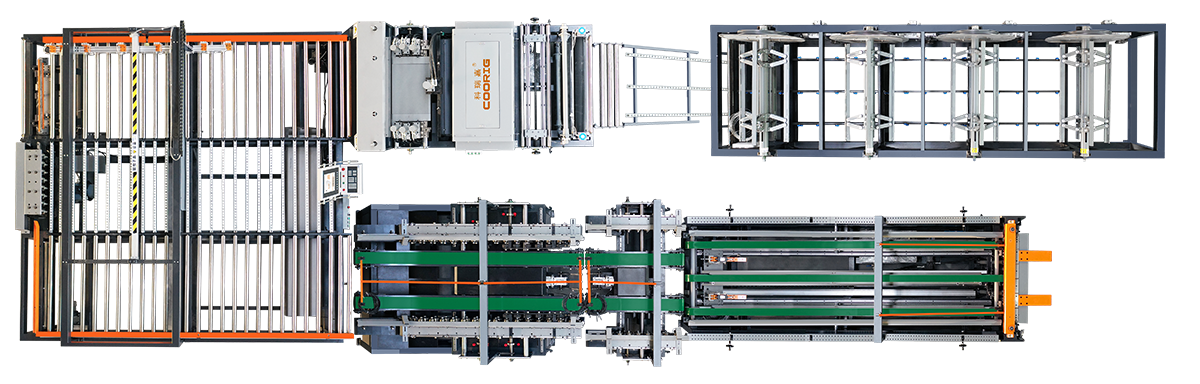

U型结构

1、占地面积小,带省料加工模式;

2、折方平台采用伺服送料,定位精确;

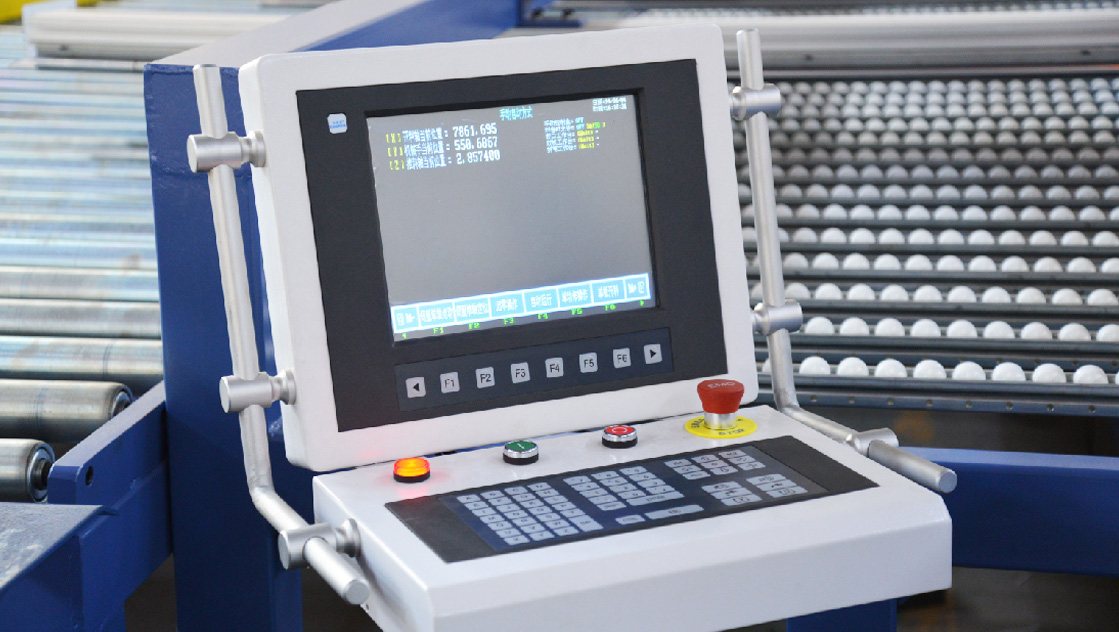

3、输入采用触摸和键盘双模式;

4、出平板开料方便简单;

5、支持不锈钢焊接风管加工模式;

6、生产记录数据导出和打印(选配);

7、与BIM数据交换(选配);

8、支撑杆打孔、共板法兰边打孔、压方筋功能(选配);

9、“C”骨法兰和封堵功能(选配);

10、联合口双口在前(选配)。

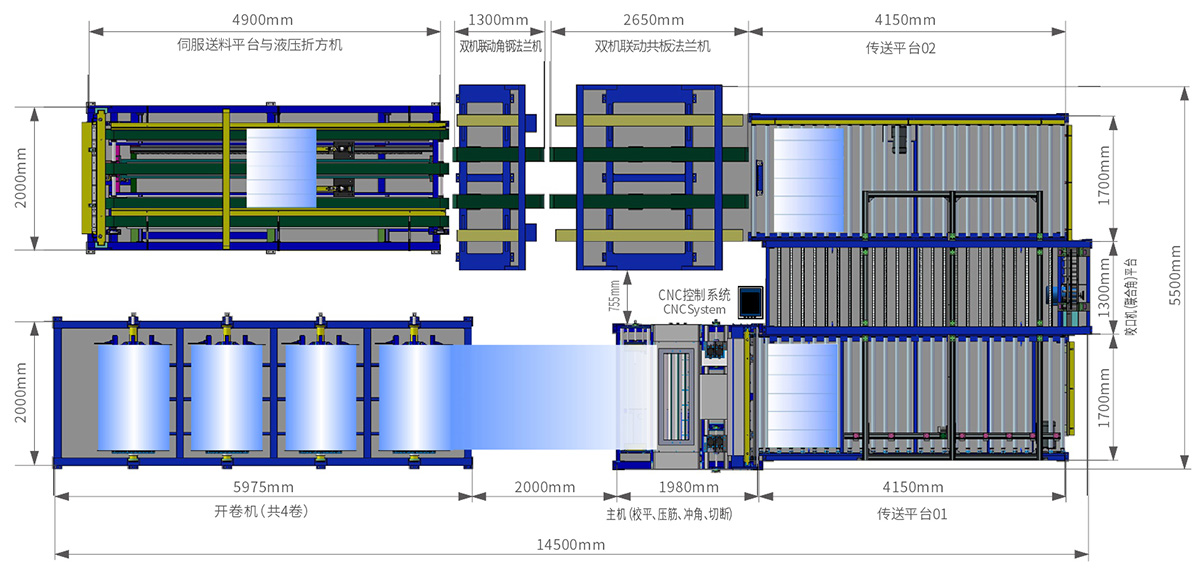

功能流程图

技术参数

订购
编码

型号



加工板材及
板厚
(mm)



最大加工
板宽
(mm)

最大进料
速度
(m/min)

卷料最大
重量
(kg)

外形尺寸
(长*宽*高)
(mm)

总功率
(kW)

重 量
(kg)

1005 ADL-U5C12S08-1250



0.5-1.2镀锌板
0.5-0.8不锈钢



1250 15 7000 16500×4850x1500 36 12500
1006 ADL-U5C15S10-1250



0.5-1.5镀锌板
0.5-1.0不锈钢



1250 15 7000 16500×4850x1500 38 13500
1007 ADL-U5C15S12-1250



0.5-1.5镀锌板
0.5-1.2不锈钢



1250 15 7000 17500×4850x1500 43 16000
1008 ADL-U5C12S08-1500



0.5-1.2镀锌板
0.5-0.8不锈钢



1500 15 7000 16500×5350x1500 36 13500
1009 ADL-U5C15S10-1500



0.5-1.5镀锌板
0.5-1.0不锈钢



1500 15 7000 16500×5350x1500 38 15000
1010 ADL-U5C15S12-1500



0.5-1.5镀锌板
0.5-1.2不锈钢



1500 15 7000 17500×5350x1500 44 17500



设备外观、配置、技术参数仅供参考,请以实物为准
