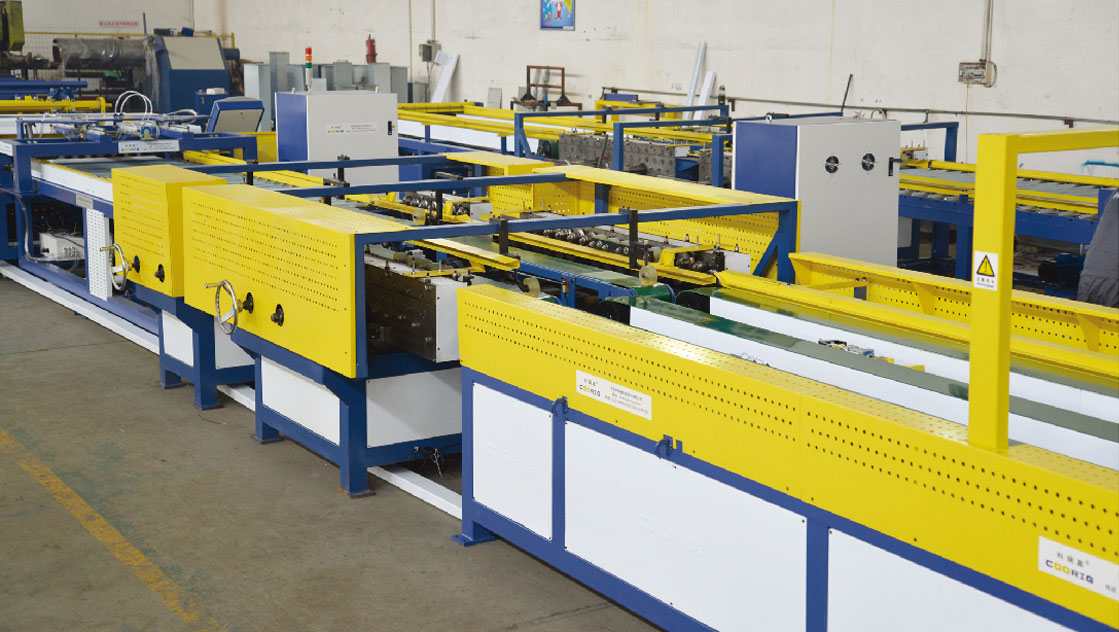

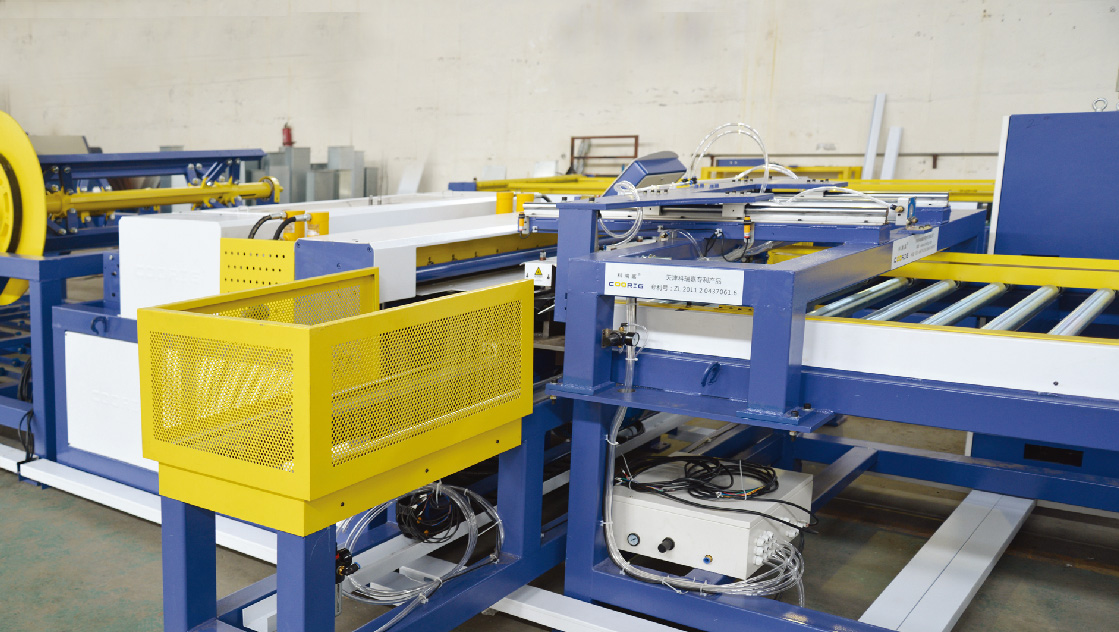

直线型风管生产5线

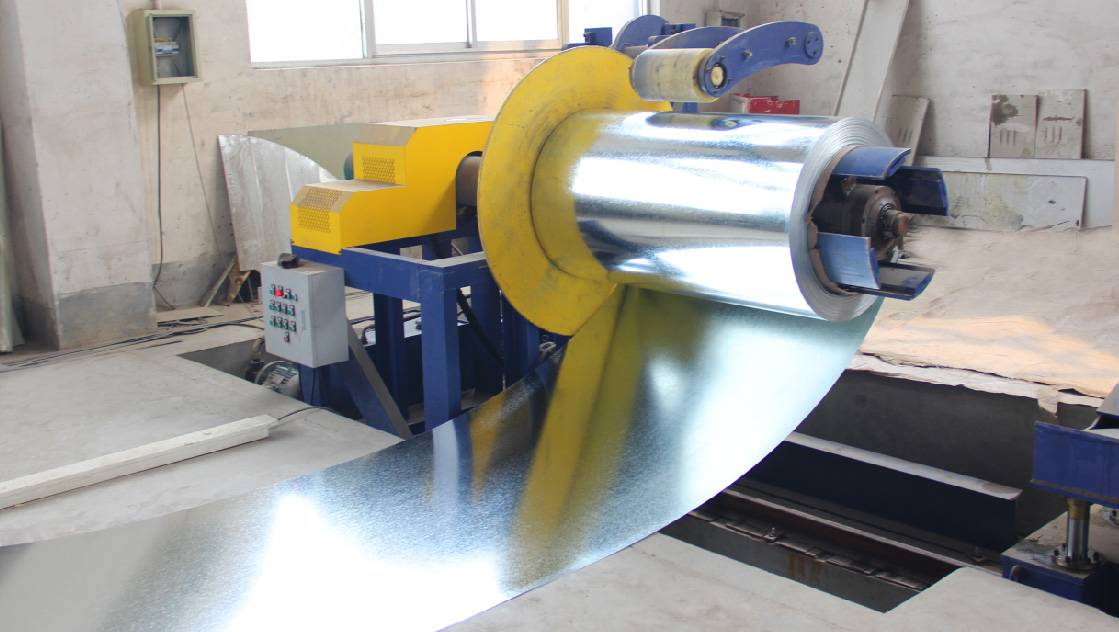

主要完成共板法兰/角铁法兰或“C”型法兰风管的成型，日加工能力600-2000㎡。生产时，只需输入要加工风管的尺寸，生产线可自 动完成开卷、校平、压筋、冲角、（冲孔）、剪切、高速联合咬口、共板法兰成型/角钢法兰成型/“C”型法兰成型、伺服折方成型。

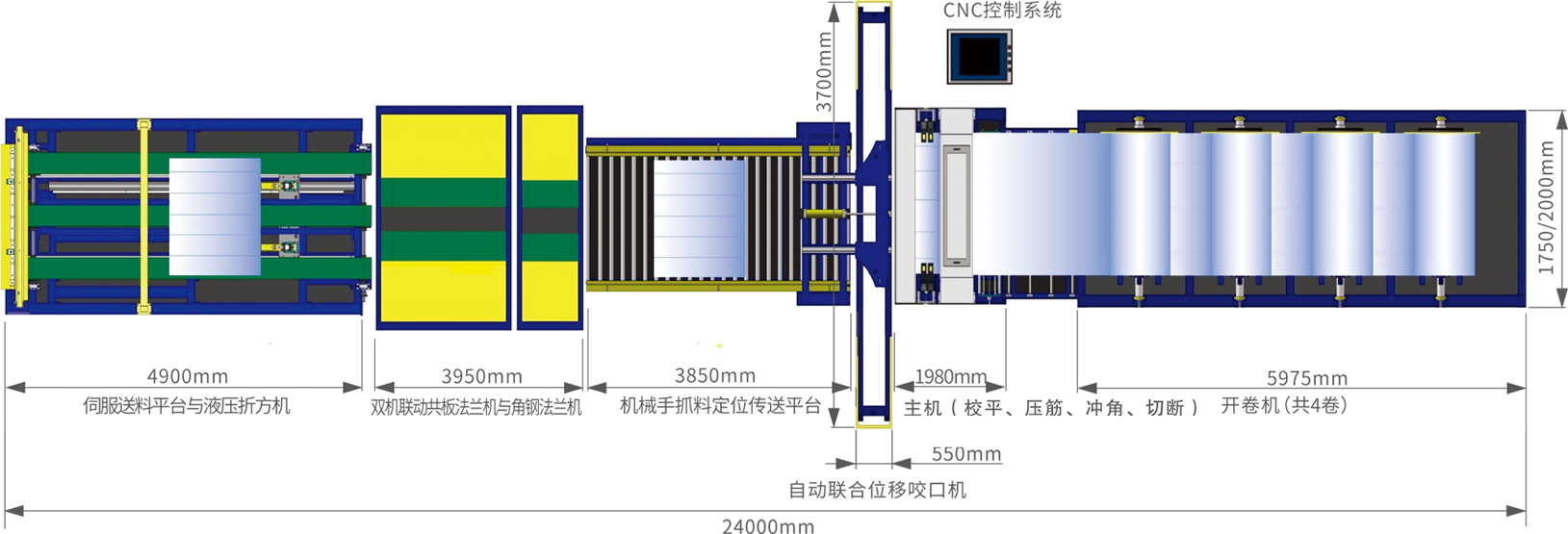

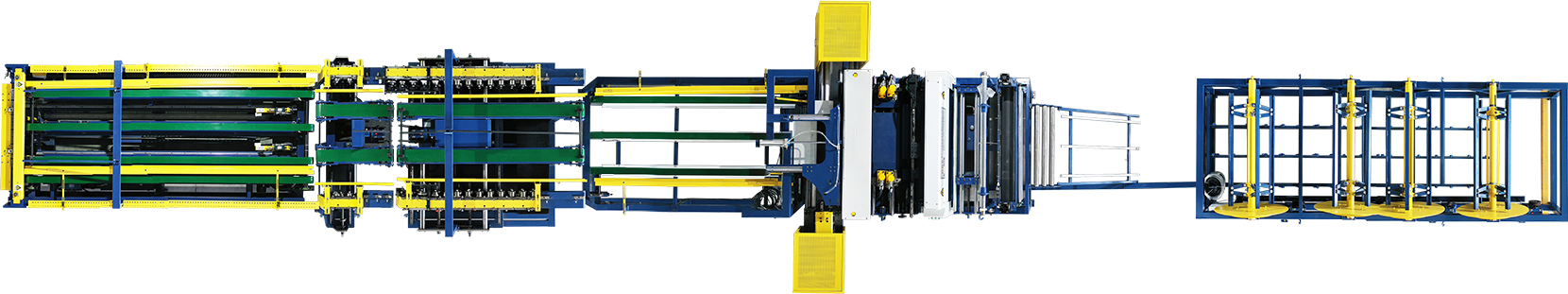

直线型结构

1、带省料加工模式
2、折方平台采用伺服送料，定位精确；
3、输入采用触摸和键盘双模式；
4、支持不锈钢焊接风管加工模式；
5、生产记录数据导出和打印（选配）；
6、与BIM数据交换（选配）；
7、支撑杆打孔、共板法兰边打孔、压方筋功能（选配）；
8、“C”骨法兰和封堵功能（选配）
9、联合口双口在前（选配）。

功能流程图


产品技术参数

订购

编码

型号



加工板材及
板厚
（mm）



最大加工
板宽
（mm）

最大进料
速度
（m/min）

卷料最大
重量
（kg）

外形尺寸
（长*宽*高）
（mm）

总功率
（kW)

重 量
（kg）
1007 ADL-5-1250 0.5-1.2镀锌板 1250 15 7000 24000x4000x1500 34 12000
1008 ADL-5S-1250



0.5-1.5镀锌板
0.5-1.0不锈钢



 1250 15 7000 25500x4000x1500 36 13000
1009 ADL-5SS-1250



0.5-1.5镀锌板
0.5-1.2不锈钢



 1250 15 7000 26500x4000x1550 43 15000
1010 ADL-5-1500

0.5-1.2镀锌板

 1500 15 7000 24000x4000x1500 34 13000
1011 ADL-5S-1500



0.5-1.5镀锌板
0.5-1.0不锈钢



 1500 15 7000 25500x4000x1500 36 14000
1012 ADL-5SS-1500



0.5-1.5镀锌板
0.5-1.2不锈钢



 1500 15 7000 26500x4000x1550 43 17000



设备外观、配置、技术参数仅供参考，请以实物为准
