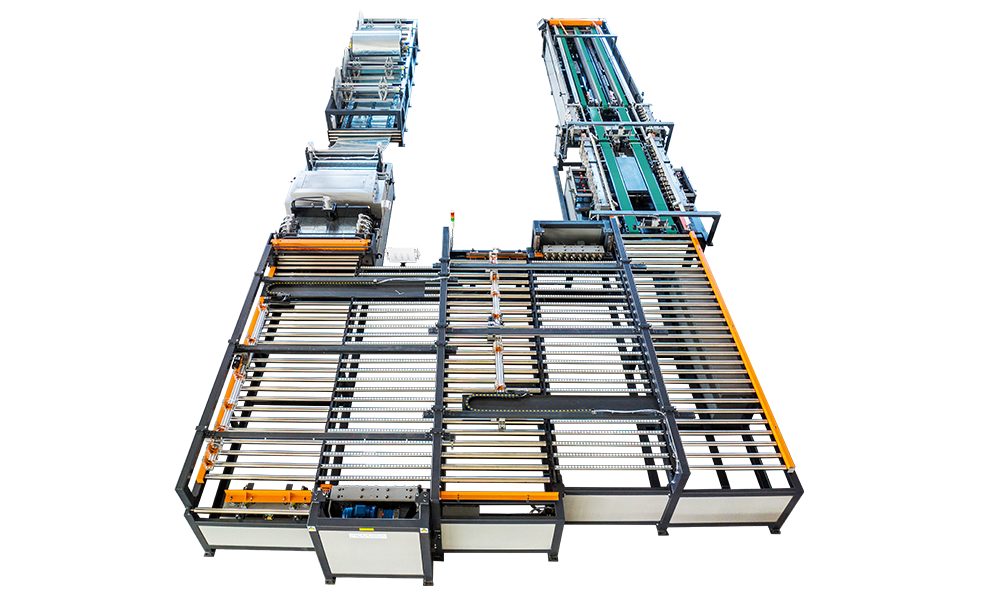

高速2.0宽体U型风管生产5线

高速，加工L片最快可达18秒/片；口字型最快28秒/节

前后双屏控制，操作方便；厚薄板4台升降咬口机系统自动切换；支持同时录入10组不同规格的加工数据和开料数据；具有高速和标准速度两种生产模式；支持多种焊接风管加工模式：直角焊、搭边焊、中间对焊、中间错缝焊等；具备生产数据管理功能；伺服推料取代气缸或步进电机推料。

U型结构

1、加工板厚镀锌板0.5-2.0mm,不锈钢0.5-1.5mm,不同功能对应板厚有所不同。 2、标配：可加工共板法兰、角铁法兰风管；带冲中间加固孔、法兰面螺丝孔、板材双面覆膜功能、带不锈钢焊接风管加工模式。 3、可选配：压方筋、C型插条法兰、封堵功能、共板内法兰功能、角铁内法兰功能。 4、以上功能可以任意组合，在一条线上实现。

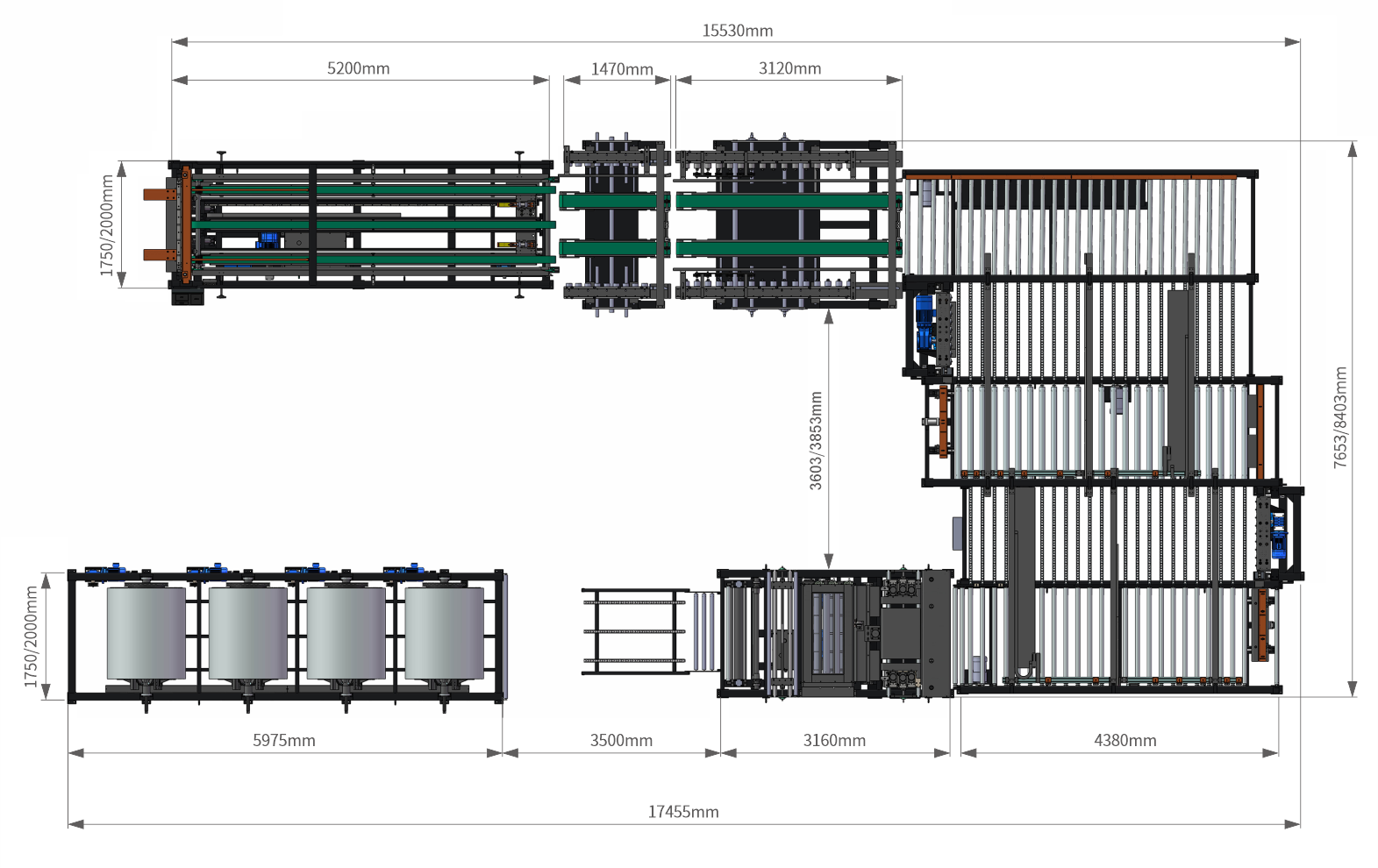

功能流程图

技术参数

订购
编码

型号



加工板材及
板厚
（mm）



最大加工
板宽
（mm）

最大进料
速度
（m/min）

卷料最大
重量
（kg）

外形尺寸
（长*宽*高）
（mm）

总功率
（kW)

重 量
（kg）
1001 ADL-H5C20S15-1250



0.5-2.0镀锌板
0.5-1.5不锈钢



 1250 20 7000 17500×7700x1500 51 18000
1002 ADL-H5C20S15-1500



0.5-2.0镀锌板
0.5-1.5不锈钢



 1500 20 7000 17500×8450x1500 51 19000



设备外观、配置、技术参数仅供参考，请以实物为准
