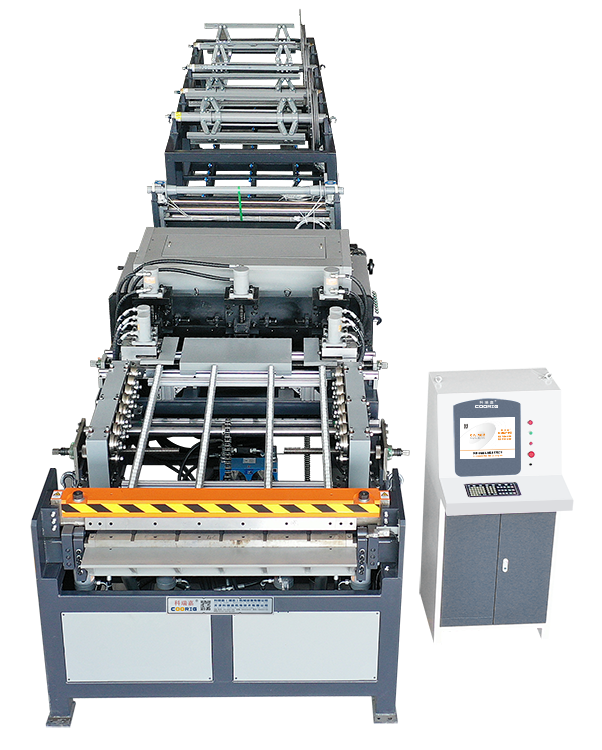

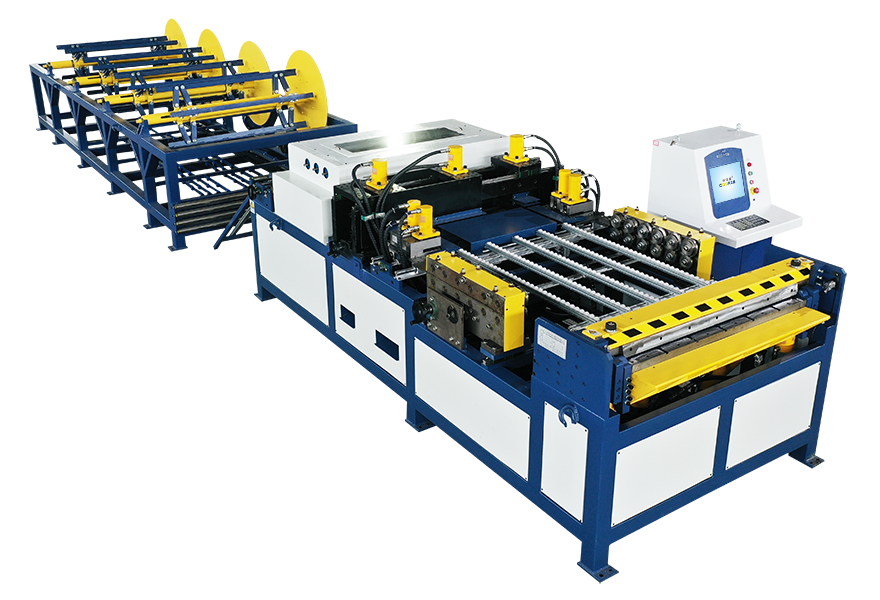

全自动风管生产4线

角铁法兰风管优选设备

自动完成卷板开卷、校平、压筋、剪角、角钢法兰双侧直角翻边,该生产线特别适应角钢法兰风管的现场加工。

基本配置

1、一个单料架配2个料盘;

2、主机一台;

3、电脑控制系统一套;

4、中间支撑杆孔,共板法兰边打孔(选配)。

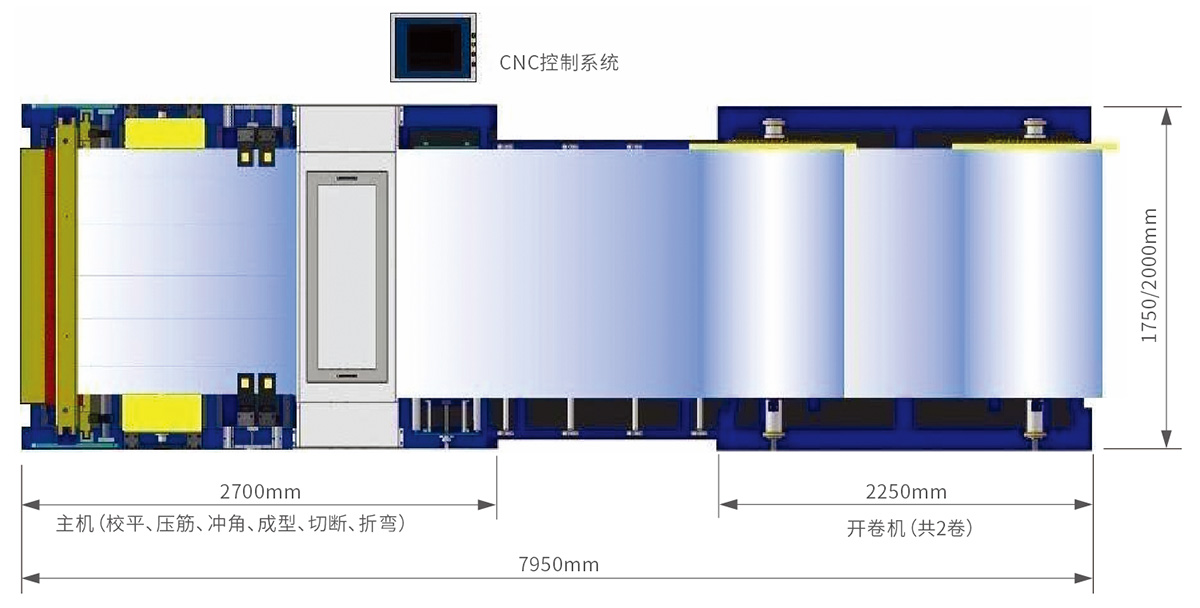

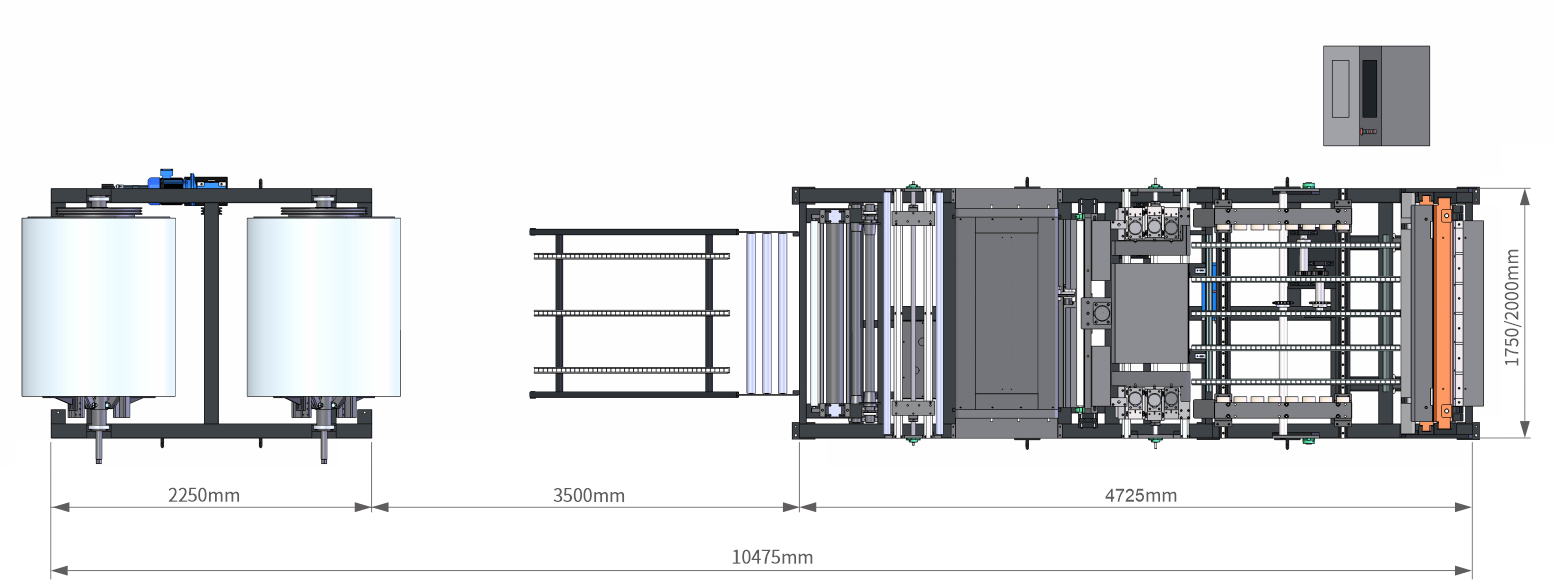

功能流程图

全自动风管生产4线=全自动风管生产3线+角钢法兰双侧直角翻边

技术参数

订购
编码

型号



加工板材及
板厚
(mm)



最大加工
板宽
(mm)

最大进料
速度
(m/min)

卷料最大
重量
(kg)

外形尺寸
(长*宽*高)
(mm)

总功率
(kW)

重 量
(kg)

1017 ADL-L4C12S08-1250



0.5-1.2镀锌板
0.5-0.8不锈钢



1250 15 7000 8450x1750x1500 10 3500
1018 ADL-L4C15S12-1250



0.5-1.5镀锌板
0.5-1.2不锈钢



1250 15 7000 10500x1750x1500 11 5800
1019 ADL-L4C20S15-1250



0.5-2.0镀锌板
0.5-1.5不锈钢



1250 15 7000 10500x1750x1500 11 6800
1020 ADL-L4C12S08-1500



0.5-1.2镀锌板
0.5-0.8不锈钢



1500 15 7000 8450x2000x1500 10 4000
1021 ADL-L4C15S12-1500



0.5-1.5镀锌板
0.5-1.2不锈钢



1500 15 7000 10500x2000x1500 11 6500
1022 ADL-L4C20S15-1500



0.5-2.0镀锌板
0.5-1.5不锈钢



1500 15 7000 10500x2000x1500 11 7500



设备外观、配置、技术参数仅供参考,请以实物为准
